Le gainable se vend sur une promesse simple : plus une seule unité intérieure accrochée aux murs, juste des grilles discrètes au plafond. Le vrai sujet arrive juste après, quand on cherche chez soi les 30 à 45 centimètres de hauteur que réclament le caisson et son réseau de gaines.
L’essentiel
- Un caisson plat mesure 200 à 250 mm de haut en petite puissance, 300 à 450 mm au-delà : prévoyez un faux-plafond fini de 25 à 35 cm, plénum compris.
- Les gaines isolées font 125 à 200 mm de diamètre, vitesse d’air tenue sous 4 m/s environ : au-delà, le souffle s’entend dans les chambres la nuit.
- Une trappe de visite d’au moins 60 x 60 cm face au filtre : le décret 2020-912 impose un entretien tous les 2 ans maximum pour les machines de 4 à 70 kW.
- La clim air-air, gainable inclus, n’ouvre plus droit à MaPrimeRénov’ depuis le 14/12/2023 : restent les CEE et la TVA à 10 % sur la pose.

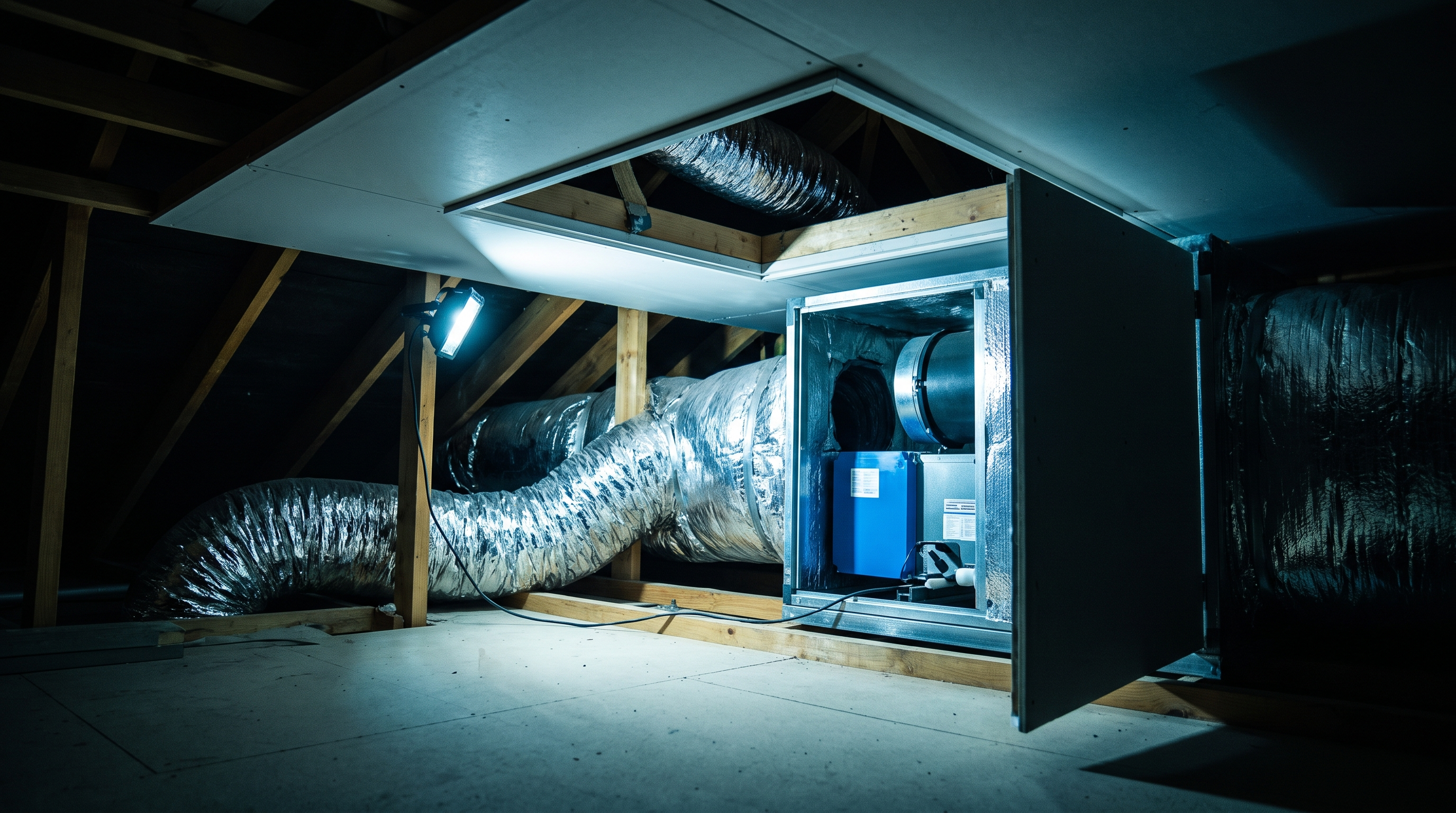

Où loger le caisson d’une climatisation gainable ? Dans les combles perdus quand ils existent, sinon dans un faux-plafond de couloir, qui offre les 30 à 40 cm utiles sans amputer une pièce de vie. Le cellier et le placard technique restent jouables s’ils sont ventilés. La contrainte réelle n’est pas la machine : c’est le départ des gaines qui mange la place.
Le caisson prend moins de place que ce qui l’entoure
Une unité domestique tient dans une boîte de 1 000 à 1 200 mm de large sur 600 à 700 mm de profondeur, suspendue à des tiges filetées avec silentblocs.
Ce qui gonfle l’encombrement, c’est le reste : un plénum de reprise en amont (20 à 30 cm de plus), un caisson de répartition en aval, un dégagement pour extraire le filtre, un bac à condensats qui réclame une pente de 1 à 2 cm par mètre ou une pompe de relevage (à ne pas placer au-dessus d’un lit).
Autre paramètre découvert trop tard : la pression statique disponible, de 30 à 150 Pa selon les modèles, qui fixe la longueur de réseau que la machine peut réellement pousser. Un caisson d’entrée de gamme avec 9 mètres de gaine jusqu’à la chambre du fond soufflera un filet d’air tiède.
Combles, couloir, cellier : quatre emplacements et leurs pièges
Dans une maison de plain-pied avec combles perdus, la question se règle en trois minutes : le caisson monte au-dessus du couloir, au centre de gravité des pièces à traiter. Partout ailleurs, on arbitre.
| Caisson en combles perdus | Caisson en faux-plafond de couloir |
|---|---|
| Aucune perte de hauteur dans les pièces | Perte de 25 à 35 cm sur la largeur du couloir seulement |
| Réseau court et rayonnant | Cheminement contraint, coudes plus nombreux |
| Calorifugeage renforcé indispensable (comble à 50 °C l’été) | Gaines en volume chauffé, isolation moins critique |
| Bruit mécanique éloigné des pièces de vie | Vibrations transmises au placo si la suspension est mal découplée |
Deux autres options dépannent en rénovation :
- Le placard technique dédié : 80 cm de profondeur, porte pleine, grille de reprise en partie basse. Efficace, mais vous perdez un rangement et vous entendez la machine.
- Le cellier ou la buanderie : bon compromis si la pièce est centrale, à condition de surveiller l’humidité du sèche-linge, qui encrasse le filtre.
Les gaines, c’est là que se joue le silence
Une installation qui siffle est presque toujours sous-dimensionnée en diamètre ou maltraitée dans ses coudes. La règle de terrain tient en une phrase : mieux vaut une gaine plus grosse et plus lente.
Dans le résidentiel, on tourne autour de 125 mm pour une chambre, 160 mm pour un séjour, 200 mm pour un tronc commun. Chaque bouche mérite son antenne dédiée depuis un caisson de répartition, avec registre d’équilibrage. Les piquages en cascade sur une gaine unique se paient en déséquilibre : la première pièce reçoit tout, la dernière rien.
Les longueurs comptent aussi : 6 à 8 mètres maximum par antenne, et au moins 1,5 à 2 mètres de gaine droite avant la bouche, car ce tronçon absorbe le bruit du caisson. Un coude serré juste derrière une grille de soufflage crée à l’inverse une turbulence qui s’entend dans toute la pièce.
La gaine souple aluminium isolée reste le standard, sensible à l’écrasement. La semi-rigide en polyéthylène coûte plus cher mais se nettoie et génère bien moins de pertes de charge : sur un long réseau, le surcoût s’entend, au sens propre.
Reprise et soufflage : la partie visible de l’iceberg
Le point que les installateurs pressés bâclent le plus, c’est la reprise. Une grille centralisée, souvent de 600 x 300 à 800 x 400 mm, ramène au caisson tout le débit soufflé. Trop petite, elle siffle. Placez-la là où vous pourrez sortir le filtre à la main.
Encore faut-il que l’air y revienne. Portes fermées, une chambre soufflée sans exutoire se met en surpression et son débit s’effondre : le détalonnage des portes (1 à 1,5 cm sous le vantail) suffit le plus souvent, sinon on pose une grille de transfert.
Côté soufflage, les bouches linéaires à fente s’intègrent mieux dans un plafond contemporain, les diffuseurs à jets hélicoïdaux brassent davantage. Dans une chambre, une règle prime : ne jamais souffler dans l’axe de la tête de lit. Un flux à 14 °C sur la nuque à 3 heures du matin, c’est le premier motif de regret.

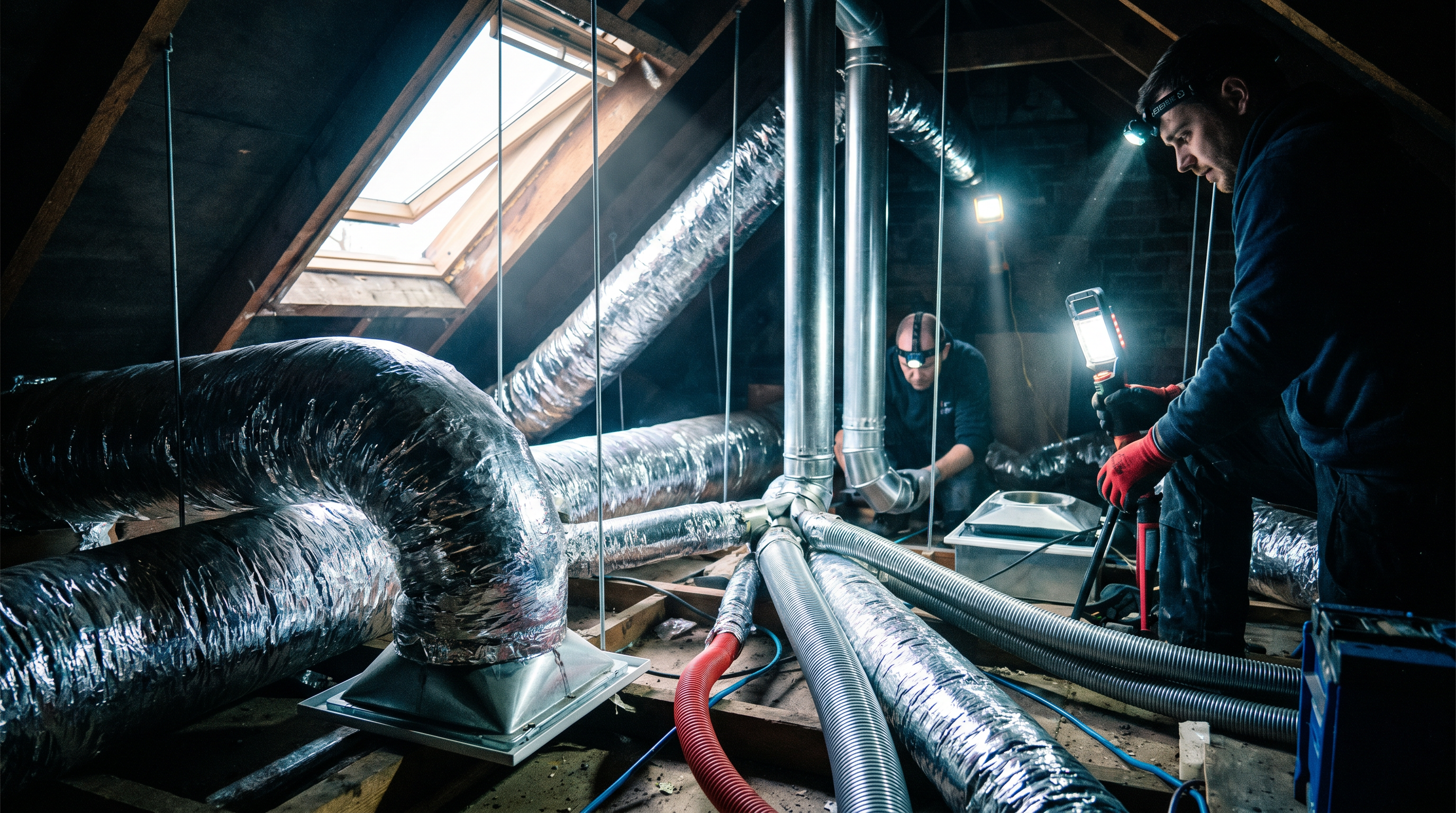

Calorifugeage : la gaine qui traverse un comble à 50 °C
De l’air à 12 ou 14 °C circulant dans un comble surchauffé, c’est de la condensation garantie si l’isolant est mince ou le pare-vapeur percé. Les gaines du commerce embarquent 25 mm de laine minérale ou de polyester, suffisants en volume chauffé : dans un comble non isolé, on passe en 50 mm et on soigne les jonctions à l’adhésif aluminium.
Sanglez tous les 1 à 1,5 mètre, sans pincer la gaine ni la poser en appui sur une panne : une gaine affaissée entre deux suspentes perd du débit et ronfle à chaque démarrage.
Trappe, entretien et cadre réglementaire
La trappe de visite n’est pas un détail esthétique, c’est la condition d’existence de la maintenance. Le décret 2020-912 impose un entretien tous les 2 ans au maximum pour les climatisations et pompes à chaleur de 4 à 70 kW, contrôle d’étanchéité compris. Un caisson emmuré derrière du placo lisse transforme chaque visite en chantier.
Sur les aides, la situation est nette depuis le 14/12/2023 : une clim air-air seule, même gainable et réversible, ne relève plus de MaPrimeRénov’. Restent les certificats d’économies d’énergie, dont le montant dépend de l’offre et de vos revenus, et la TVA à 10 % sur la pose. Côté fluides, le R410A est écarté au profit du R32 et du R290, dans le sillage du règlement F-Gas révisé en 2024 : l’entreprise qui les manipule doit détenir une attestation de capacité.
Un cas concret : 110 m² de plain-pied dans l’Hérault
Maison de 110 m² sur dalle, combles perdus accessibles, chauffage aux convecteurs. Caisson réversible posé au-dessus du couloir, cinq bouches de soufflage, une reprise de 700 x 350 mm, une trappe de 60 x 60 cm.
Le devis posé tombe dans la fourchette 9 000 à 12 000 € constatée pour cette configuration, dont 2 000 à 2 500 € rien que pour l’aéraulique (gaines isolées en 50 mm, caisson de répartition, registres, grilles). Retenons 10 500 €. Pas de MaPrimeRénov’, une prime CEE de quelques centaines d’euros, TVA à 10 % déjà intégrée : reste à charge autour de 10 000 €.
La pompe à chaleur remplaçant du chauffage électrique direct, la consommation de chauffage est estimée divisée par 2,5 à 3, soit 500 à 900 € par an selon l’isolation, le tarif et la consigne. Le rafraîchissement d’été, lui, ajoute de la consommation : on achète d’abord du confort en juillet et août. Le déroulé du chantier et la faisabilité sans faux-plafond méritent leur propre discussion avec l’installateur.
Quand le gainable n’est pas la bonne réponse
Il y a des maisons où ce système ne devrait pas être proposé. Un plafond à 2,30 m sans comble exploitable en fait partie : descendre à 1,95 m dans un couloir pour loger une gaine, c’est le regretter chaque jour. Le logement à étages avec caisson unique aussi, car les passages verticaux suffisent rarement. Ajoutez la maison mal isolée : le gainable y tourne à pleine puissance, avec des débits élevés, donc du bruit. Isoler d’abord, climatiser ensuite fait souvent descendre d’un cran de puissance, donc de diamètre de gaine.
Côté commercial, deux réflexes protègent bien. Méfiez-vous du démarchage qui vend un gainable « avec les aides de l’État » : sur de l’air-air, la phrase est fausse depuis fin 2023. Et exigez le plan du réseau dans le devis, avec diamètres, longueurs et emplacement de la trappe. Une ligne unique « climatisation gainable 4 zones, pose comprise » vous laisse sans recours le jour où la chambre du fond ne descend pas sous 26 °C.
Vos questions, nos réponses
Quelle hauteur de faux-plafond faut-il pour une clim gainable ?
Comptez 25 à 35 cm de retombée finie pour un caisson plat de 200 à 250 mm, davantage au-delà de 5 ou 6 kW. Cette hauteur intègre les suspensions antivibratiles, le plénum de reprise et la pente du bac à condensats. La retombée ne concerne que la zone technique (couloir, dégagement, cellier), pas les pièces de vie, où seules les bouches restent visibles.
Peut-on installer le caisson dans un garage ou un cellier ?
Oui, à trois conditions : une pièce hors gel et suffisamment ventilée pour alimenter la reprise d’air, une évacuation des condensats en gravitaire ou par pompe de relevage, et un mur mitoyen avec la chambre correctement découplé des vibrations. Prévoyez aussi le dégagement nécessaire à l’entretien obligatoire tous les 2 ans imposé par le décret 2020-912 aux machines de 4 à 70 kW.
Une climatisation gainable fait-elle du bruit dans les chambres ?
Bien conçue, c’est le système le plus discret du marché : le compresseur est dehors, le ventilateur est loin, il ne reste que le bruit d’écoulement à la bouche. L’OMS recommande de ne pas dépasser 30 dB(A) la nuit dans une chambre, atteignable avec des gaines généreuses. Dehors, les bruits de voisinage sont encadrés par une émergence de 3 dB(A) la nuit (article R.1336), ce qui pèse sur l’implantation de l’unité extérieure.
Avant de signer, faites venir au moins trois installateurs RGE sur place, montée dans les combles et mètre en main, et demandez un plan de réseau chiffré plutôt qu’un forfait global. Comparez les diamètres, la position de la trappe et la nature des gaines : c’est là, bien plus que sur la marque du caisson, que se joue votre confort dans dix ans.
