Réserver le passage des gaines sur un plan, c’est cinq minutes de dessin. Le rattraper après coulage, c’est un faux plafond, une reprise de plâtrerie et une hauteur sous plafond amputée. Voici les décisions à prendre pièce par pièce avant la signature du permis, dans l’ordre où elles se posent réellement.
L’essentiel
- Un réseau gainable demande une réserve de 25 à 40 cm pour caisson et gaines isolées, à arbitrer avant le dépôt du permis puisque la hauteur du bâtiment peut être encadrée par le plan local d’urbanisme.
- Le caisson pèse de l’ordre de 30 à 60 kg selon la puissance : sa position se cale avec le charpentier, pas avec le climaticien en fin de chantier.
- Chaque bouche de soufflage se dessine sur le plan de plafond avec sa gaine dédiée, une reprise d’air centrale suffisant en général pour une maison de plain-pied.
- Le gros écart de coût ne vient pas du matériel mais des reprises : intégré aux plans, le lot climatisation reste dans son enveloppe ; ajouté après, il entraîne plâtrerie, peinture et parfois électricité.
À quel moment intégrer le gainable dans un projet de maison neuve ? À la phase avant-projet définitif, quand les plans de plafond et la charpente sont encore modifiables, soit plusieurs mois avant le début du chantier. Passé le dépôt du permis, chaque modification de hauteur devient un dossier modificatif. Passé la mise hors d’eau, vous ne réservez plus rien, vous rattrapez.

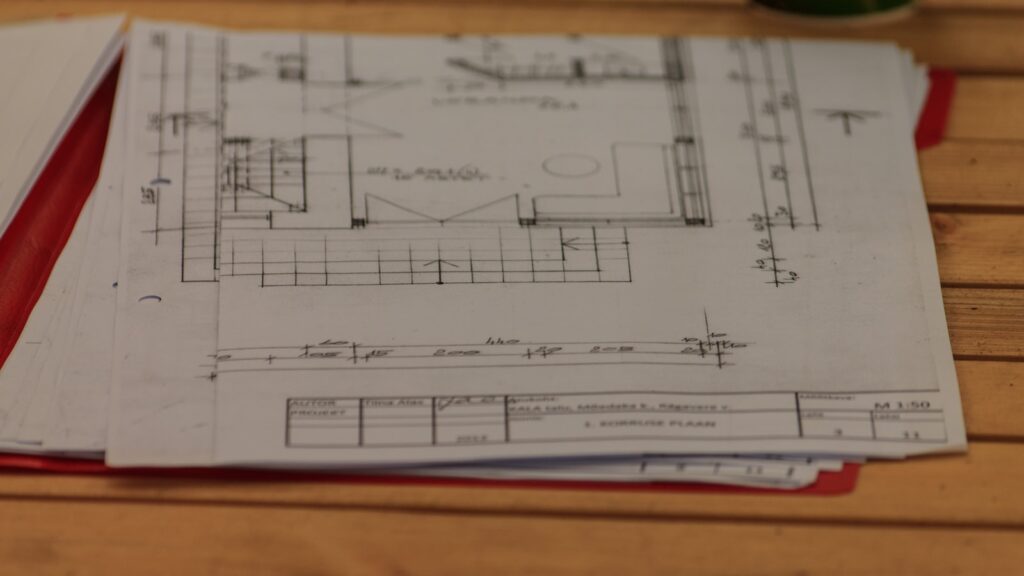

Les trois plans qui décident de tout
Le plan de masse fixe l’implantation de l’unité extérieure. Le plan de plafond fixe les bouches et le cheminement des gaines. Le plan de charpente dit si le caisson tient en combles et par où il entre. Ces trois documents se relisent ensemble, une seule fois, à la bonne date.
Sur un projet de constructeur, ce moment porte un nom : la réunion technique de mise au point, celle qui précède la signature définitive du descriptif. C’est là qu’on écrit noir sur blanc « réservation pour réseau aéraulique en combles » et qu’on annexe le plan de plafond signé. Une phrase générique du type « climatisation gainable en option » n’engage personne et ne réserve rien.
Où loger le caisson, la question qui coince
Trois emplacements se défendent, chacun avec sa contrepartie.
- Combles perdus : le plus courant en plain-pied. Il faut une trappe d’accès dimensionnée pour passer le caisson et pour y intervenir, un plancher de circulation et une isolation soignée du réseau, sinon la gaine perd en été ce qu’elle a produit.
- Faux plafond de couloir ou de cellier : accessible, court en gaines, mais il mange de la hauteur et impose une trappe visible.
- Garage ou local technique : facile à entretenir, à condition d’accepter un réseau plus long et d’isoler soigneusement la traversée du volume non chauffé.
Le critère qui départage n’est pas la place disponible, c’est l’accès pour la maintenance. Un caisson que l’on n’atteint qu’à quatre pattes sur de la laine soufflée finira par n’être plus entretenu, alors que le décret 2020-912 impose pour les systèmes de 4 à 70 kW un entretien tous les 2 ans au maximum, contrôle d’étanchéité compris.
| Décision prise aux plans | Décision reportée au chantier |
| Retombée intégrée au dessin, hauteur maîtrisée | Faux plafond ajouté, couloir à 2,20 m subi |
| Trappe d’accès dimensionnée et positionnée | Trappe standard trop étroite pour le caisson |
| Gaines droites, pertes de charge faibles | Cheminement contourné, débits déséquilibrés |
| Alimentation électrique prévue au tableau | Ligne tirée en apparent après coup |
| Socle extérieur coulé avec les abords | Plots posés sur terre battue, vibrations |
Le tracé des gaines vaut plus que la marque du groupe
Un réseau aéraulique se juge sur trois points : la longueur totale, le nombre de coudes et la section retenue. Chaque coude ajoute de la perte de charge, donc du régime de ventilateur, donc du bruit. Un tracé étoilé depuis un caisson central bat systématiquement un tracé en serpentin qui dessert les pièces les unes après les autres.
Demandez que le plan mentionne le débit prévu par bouche, en mètres cubes par heure. Sans cette donnée, personne ne pourra vérifier à la réception que la chambre du fond reçoit bien ce qui lui était promis. Et exigez que l’équilibrage des registres figure comme une prestation du devis, avec un relevé remis à la mise en service.
Un cas concret : maison de 130 m² à étage, chantier constructeur
Maison neuve à étage, 130 m², cinq pièces à traiter, gainable réversible en complément d’une pompe à chaleur air-eau. Deux scénarios ont été chiffrés par le même installateur, à matériel identique.
- Réseau intégré aux plans, caisson en combles avec trappe de 80 cm, gaines isolées, huit bouches : 12 600 € TTC posés, sans reprise de second œuvre.
- Même installation décidée après la pose des cloisons : 12 600 € de lot climatisation auxquels s’ajoutent faux plafonds de circulation, plâtrerie, peinture et reprise électrique, soit 3 000 à 4 500 € de travaux induits selon les finitions.
- Aides mobilisables sur ce poste en construction neuve : aucune, la climatisation air-air seule étant exclue de MaPrimeRénov’ depuis le 14/12/2023 et les CEE visant les bâtiments existants depuis plus de deux ans.
- Écart final entre les deux scénarios : de l’ordre de 25 à 35 % du coût du lot, pour un résultat visuel moins bon dans le second cas.
Cet écart ne se rattrape par aucune négociation sur le matériel. Il se joue uniquement sur la date de la décision.
Ce que la RE2020 change à la conversation
La construction neuve est encadrée par la RE2020, qui intègre le confort d’été par un indicateur de degrés-heures d’inconfort. Une maison peut donc être conforme sans aucune climatisation, grâce à l’orientation, aux protections solaires, à l’inertie et à la ventilation nocturne. Autrement dit, le gainable n’est pas un rattrapage réglementaire, c’est un confort supplémentaire que vous choisissez.
Cette nuance a une conséquence pratique : demandez à votre constructeur ce que donne l’étude thermique sans climatisation. Si le confort d’été n’est atteint que de justesse, l’argent est souvent mieux placé dans des protections solaires et une enveloppe soignée que dans un réseau de gaines qui compensera toute sa vie un défaut d’orientation.
Les erreurs de conception qui se paient longtemps
Placer une bouche de soufflage juste au-dessus de la tête de lit garantit une chambre inutilisable en fonctionnement nocturne. Oublier la reprise d’air, ou la sous-dimensionner, fait siffler l’installation et impose de laisser les portes ouvertes en permanence. Faire passer les gaines dans un vide sanitaire humide sans isolation renforcée provoque de la condensation. Enfin, poser l’unité extérieure sur la façade la plus proche du voisin réveille la question de l’émergence sonore, limitée à 5 dB(A) le jour et 3 dB(A) la nuit par le code de la santé publique.
Quand il vaut mieux renoncer au gainable dès les plans
Si votre projet est une maison compacte à étage sans combles exploitables, si la hauteur sous plafond est déjà comptée à 2,50 m et que le PLU vous interdit de rehausser, ou si le budget du lot risque d’être arbitré en fin de chantier, décidez tout de suite pour un multisplit. Un gainable dégradé, avec des gaines souples non isolées et un caisson inaccessible, donnera un confort inférieur à un multisplit correct pour un prix supérieur.
Deux pièges commerciaux méritent d’être signalés. Le premier : le gainable présenté comme chauffage principal de la maison neuve alors que l’étude thermique s’appuie sur un autre générateur, ce qui crée un décalage entre le calcul réglementaire et l’usage réel. Le second : les offres de climatisation dite aidée en construction neuve, qui n’existent pas, les dispositifs publics visant la rénovation de l’existant.
Vos questions, nos réponses
Faut-il prévoir le gainable avant le dépôt du permis de construire ?
Oui, dès que la solution retenue impose de rehausser la construction ou de modifier la charpente, puisque la hauteur du bâtiment figure au permis et peut être encadrée par le plan local d’urbanisme. Si le réseau tient dans des combles perdus existants, l’arbitrage peut attendre l’avant-projet définitif, mais pas au-delà : les plans de plafond et l’implantation des trappes se figent à ce moment-là.
Quelle hauteur sous plafond perd-on avec un gainable ?
Comptez une réserve de 25 à 40 cm pour le caisson et les gaines isolées, souvent limitée aux circulations plutôt qu’aux pièces de vie. Dans une maison dessinée à 2,50 m, cela ramène localement un couloir à 2,10 ou 2,20 m. Loger le réseau en combles perdus évite entièrement cette perte, à condition que la charpente et l’accès à la trappe le permettent.
Peut-on faire poser le gainable par une entreprise autre que le constructeur ?
C’est fréquent, mais cela suppose de coordonner les réservations pendant le chantier du constructeur et de régler la question des interventions d’une entreprise tierce sur un chantier sous contrat. Faites inscrire les réservations au descriptif du constructeur, même si le lot est confié à l’extérieur, et vérifiez que l’installateur détient l’attestation de capacité à manipuler les fluides frigorigènes.
Le bon réflexe, à ce stade du projet : présentez votre plan de plafond à trois installateurs différents, demandez à chacun un tracé de réseau avec débits par bouche, et comparez ce que chacun réserve en hauteur. Les écarts entre ces trois tracés vous en apprendront plus sur la qualité des entreprises que n’importe quelle marque affichée sur la brochure.
