Une gainable, c’est un caisson caché et un réseau de conduits qui distribue l’air soufflé jusqu’à chaque pièce. Tout se joue dans ce réseau invisible, et un mauvais tracé se paie en bruit, en factures et en pièces mal tempérées.
L’essentiel
- Une gaine souple isolée de bonne facture affiche 25 mm d’isolant minimum pour éviter la condensation sur les parois.
- Chaque coude à angle droit peut ajouter l’équivalent de plusieurs mètres de gaine en perte de charge, d’où la chasse aux virages inutiles.
- Comptez souvent un diamètre de 125 à 160 mm par bouche de soufflage selon le débit visé, à valider par le bureau d’études.
- La clim gainable réversible n’ouvre plus droit à MaPrimeRénov’ depuis le 14/12/2023 (au 30/07/2026) : restent les CEE et la TVA à 10 % sur la pose en logement de plus de 2 ans.
Comment les gaines d’une climatisation gainable cheminent-elles dans une maison ? L’air part du caisson par un plénum de soufflage, se répartit dans des gaines individuelles ou via des piquages, puis ressort par les bouches au plafond. Un réseau de reprise ramène l’air vers le caisson. Le tracé cherche le plus court, le plus droit et le mieux isolé possible, sinon les pertes s’accumulent.
Du caisson aux bouches : anatomie du tracé
Le point de départ, c’est le caisson, souvent posé en combles ou dans un vide technique. De là, deux logiques coexistent. La distribution en étoile envoie une gaine dédiée du plénum vers chaque bouche : plus de matière, mais un équilibrage propre et des pièces indépendantes. La distribution en pieuvre, avec un plénum multi-départs, part du même principe en centralisant les piquages. Certains installateurs travaillent en antenne, avec un conduit principal et des dérivations, ce qui économise de la gaine mais complique le réglage des débits en bout de ligne.
Le bon tracé anticipe la charpente. On suit les entraits, on évite de croiser les pannes, on réserve des passages verticaux vers l’étage inférieur avant que les cloisons ne soient fermées. Une gaine qui zigzague pour contourner un obstacle mal repéré, c’est du débit perdu et un sifflement en prime.
Souples, semi-rigides, rigides : trois familles
La gaine souple isolée domine en maison individuelle : une âme spiralée en aluminium, une couche de laine, une peau extérieure. Elle se cintre à la main, se coupe au cutter, se raccorde vite. Son défaut est aussi sa qualité : trop souple, elle s’affaisse entre deux appuis et crée des ventres qui freinent l’air.
La gaine semi-rigide, souvent en polyéthylène annelé de petit diamètre, se déroule dans les cloisons et les dalles. Elle sert surtout aux réseaux dits à haute induction, avec de nombreux petits conduits vers des bouches discrètes. La gaine rigide, en tôle galvanisée ou en PVC technique, garde une section constante et perd très peu de charge : on la réserve aux tronçons principaux, aux longues traversées et aux passages exposés.
| Type de gaine | Usage typique |
|---|---|
| Souple isolée | Dérivations vers bouches, combles, courtes distances |
| Semi-rigide | Cloisons, dalles, réseaux à petits diamètres multiples |
| Rigide galva | Conduits principaux, longues traversées, tronçons apparents |
Sections et diamètres : la question du débit
Le diamètre ne se choisit pas au hasard ni au catalogue du fabricant du caisson. Il découle du débit d’air que chaque pièce réclame, lui-même lié à la puissance frigorifique et au volume. Sous-dimensionner, c’est augmenter la vitesse de l’air, donc le bruit et les pertes. Surdimensionner gonfle le prix et complique le passage.
En ordre de grandeur, une chambre standard se satisfait souvent d’un piquage de 125 mm, un séjour peut demander 160 mm voire deux bouches, une petite pièce d’eau se contente parfois de 80 à 100 mm. Ces valeurs restent indicatives : seul le calcul aéraulique du bureau d’études ou de l’installateur, croisé avec l’abaque du fabricant, donne la bonne section. Méfiez-vous d’un devis qui met du 125 partout sans étude, c’est le signe d’un dimensionnement à la louche.
Isoler les gaines : condensation et pertes
Une gaine transporte de l’air à 12 ou 14 degrés en mode froid, dans des combles qui grimpent à 40 en été. Sans isolant, la paroi se couvre de condensation, l’eau goutte, tache le plafond et finit par pourrir la laine. L’isolation, c’est d’abord une protection contre ce point de rosée, ensuite une économie : chaque degré gagné ou perdu dans le transport, c’est une bouche qui souffle plus tiède qu’espéré.
On vise une épaisseur d’isolant généreuse sur tout le linéaire, jonctions comprises, et un pare-vapeur continu, sans déchirure. Les raccords adhésivés, les colliers, les traversées de mur : autant de points où l’humidité s’infiltre si le travail est bâclé. Une gaine bien isolée mais mal fermée à ses extrémités condense quand même.
Longueurs, coudes et bruit
Chaque mètre de gaine freine l’air par frottement, chaque coude ajoute une résistance concentrée. Un virage serré peut équivaloir à plusieurs mètres de conduit droit. Multipliez les coudes, allongez les antennes, et le ventilateur du caisson doit forcer : il consomme davantage, il siffle, et les bouches les plus éloignées reçoivent un filet d’air.
- Privilégier les tracés courts et tendus, la gaine bien déroulée sans ventre ni pli.
- Remplacer un coude à angle droit par deux coudes doux quand la place le permet.
- Insérer un tronçon souple ou un piège à son juste après le caisson pour couper la transmission des vibrations.
- Éviter que deux pièces communiquent par une gaine trop directe, qui transmet les conversations d’une chambre à l’autre.
Le bruit d’une gainable vient rarement du groupe extérieur. Il vient du réseau : air trop rapide, ventre qui vibre, bouche mal calibrée. Un installateur soigneux règle la vitesse d’air sous un seuil qui reste feutré, autour de quelques mètres par seconde aux bouches.
Où passent les gaines selon la maison

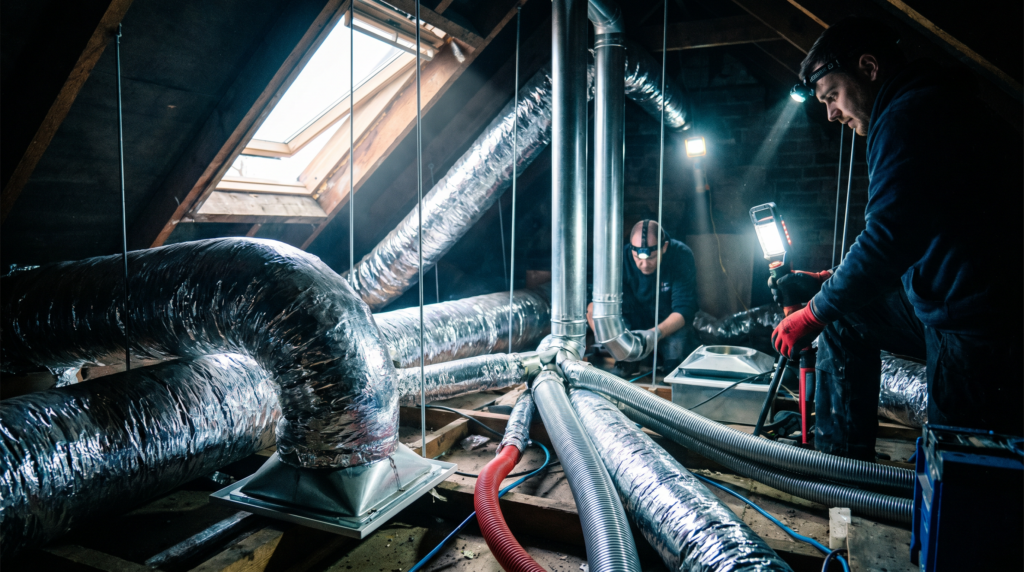

En combles perdus, c’est le terrain idéal : le réseau se déploie à plat au-dessus des chambres, chaque bouche descend à la verticale dans le plafond. On garde les gaines au-dessus de l’isolant du plancher de combles, jamais posées à même la laine sans calage, pour ne pas les écraser.
En combles aménagés, la place manque. On loge alors le réseau dans l’épaisseur des rampants, dans un caisson technique le long d’un mur, ou sous un faux plafond dédié. Le faux-plafond, justement, sert souvent de couloir de distribution à l’étage habité : on descend un plénum, on tire les antennes dans le plenum du plafond, on perce les dalles pour les bouches. Le vide technique d’une dalle sur vide sanitaire ou d’un plancher intermédiaire peut aussi accueillir des gaines semi-rigides, à condition de l’avoir prévu au gros œuvre. En rénovation sans faux-plafond, la question se corse, mais c’est un autre sujet.
Reprise d’air et équilibrage
Une gainable ne fait pas que souffler, elle reprend. L’air soufflé doit revenir au caisson, sinon la pièce se met en surpression et le débit s’effondre. La reprise passe par une ou plusieurs grilles, souvent dans un couloir central, reliées au caisson par une gaine de fort diamètre. On soigne aussi les transferts sous les portes : sans détalonnage ni grille de transfert, les chambres fermées ne se tempèrent plus.
Reste l’équilibrage aéraulique, l’étape que trop de chantiers escamotent. Une fois le réseau monté, on mesure le débit à chaque bouche et on ajuste : registres, clapets, ouverture des bouches réglables. Sans ce réglage, la pièce la plus proche du caisson est glaciale et la plus lointaine reste tiède. Un bon installateur repart avec un relevé de débits, pas seulement une facture.
Un cas concret chiffré
Prenons une maison de plain-pied de 110 m² avec combles perdus, cinq bouches de soufflage, une reprise centrale. Le réseau se compose d’un plénum, de gaines souples isolées de 125 et 160 mm, d’une reprise en 250 mm, plus l’équilibrage. Pour une installation gainable réversible complète de ce type, le budget matériel et pose se situe souvent entre 8 000 et 13 000 euros selon la puissance et l’accessibilité des combles, main-d’œuvre comprise. La part strictement liée au réseau de gaines, matière et façonnage, représente fréquemment une fourchette de 1 500 à 3 500 euros dans ce total.
Côté aides, au 30/07/2026, cette clim air-air n’ouvre pas MaPrimeRénov’. Restent les CEE, dont le montant varie selon les revenus et l’opérateur, et la TVA à 10 % sur la pose puisque le logement a plus de 2 ans. Sur un chantier à 10 000 euros, le reste à charge dépend surtout de la prime CEE négociée. L’économie de confort est réelle mais difficile à garantir en euros : une distribution bien équilibrée évite de surchauffer le groupe pour compenser une pièce mal desservie, ce qui se traduit par une consommation estimée plus basse qu’un réseau bâclé, sans chiffre magique à promettre.
Réglementaire et fluides
L’entretien n’est pas optionnel. Pour une installation dont la puissance se situe dans la plage 4 à 70 kW, le décret 2020-912 impose une visite d’entretien tous les 2 ans par un professionnel. Il vérifie l’étanchéité, les débits, l’état du réseau. Côté fluide frigorigène, le R32 reste le standard sur la plupart des groupes réversibles, tandis que le R290, à plus faible impact climatique, se généralise progressivement sur les nouvelles gammes.
Quand la gainable n’est pas la bonne réponse
Un réseau de gaines demande de la place. Sans combles exploitables, sans faux-plafond envisageable, sans vide technique, le tracé devient un casse-tête et les caissons apparents cassent l’idée même de discrétion. Dans un petit logement d’une ou deux pièces, la gainable coûte cher pour un bénéfice qu’un split bien placé rendrait aussi bien.
Attention aux arguments commerciaux. Un vendeur qui promet un tracé identique quelle que soit la maison ne fait pas d’étude aéraulique. Celui qui garantit un chiffrage d’économies au kilowattheure près surestime ce que le réseau peut tenir. Et le devis qui ne mentionne ni équilibrage, ni relevé de débits, ni épaisseur d’isolant des gaines vous prépare un système bruyant et déséquilibré. Le prix bas cache souvent la gaine non isolée et le coude en trop.
Vos questions, nos réponses
Peut-on faire passer les gaines sans combles ni faux-plafond ?
C’est le cas le plus délicat. Il faut alors créer des retombées de plafond, un caisson technique le long d’un mur ou exploiter un vide de plancher, ce qui suppose souvent des travaux. Chaque configuration mérite une visite technique dédiée, car la faisabilité dépend de la hauteur sous plafond et de la structure. Ce point précis relève d’une étude à part entière.
Faut-il vraiment isoler chaque mètre de gaine ?
Oui, sur tout le linéaire qui traverse un espace non tempéré, combles en tête. L’isolation empêche la condensation, qui tache les plafonds et dégrade la laine, et limite les pertes entre le caisson et la bouche. Négliger un tronçon, même court, crée un point froid où l’eau se forme. Les jonctions et les colliers se traitent avec le même soin que le reste.
Pourquoi une bouche souffle-t-elle moins que les autres ?
Presque toujours un problème de tracé ou d’équilibrage. Cette bouche est souvent la plus éloignée, ou desservie par une gaine trop longue, trop pincée, ou percée de coudes. La solution passe par un réglage des registres, parfois par la reprise d’un tronçon affaissé. Un relevé de débits pièce par pièce identifie le coupable en quelques minutes.
Avant de signer, faites chiffrer le réseau de gaines en détail et comparez plusieurs devis d’installateurs RGE : le tracé, les sections et l’équilibrage doivent y figurer noir sur blanc.
